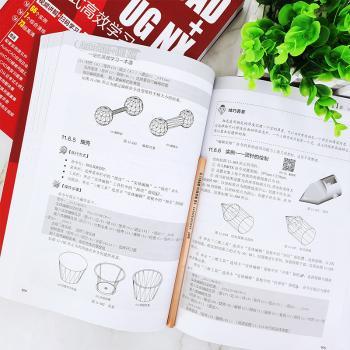

实物拍摄 · 支持放大查看
本书通过大量的工程实例和容量超大的同步，系统地介绍了AutoCAD 2020中文版和UG NX 12.0中文版的能、入门基础知识、各种常用操作命令的使用方法，以及应用AutoCAD 2020和UG NX 12.行工程设计的思路、实施步骤和操作技巧。
全书分为两大篇，篇为AutoCAD篇，介绍了AutoCAD 2020入门、简单二维绘制命令、复杂二维绘图命令、绘图、图层与显示、编辑命令、文字与表格、尺标注、辅助绘图工具、绘制和编辑三维表面、实体建模等内容；篇为UG NX篇，介绍了UG NX 12.0基础知识、视图控制与图形操作、图绘制、曲能、特征建模、创建成形和工程特征、特征操作与编辑、查询与分析、曲能、装配建模和工程图等知识。
书中所有案例均提供配套的、素材及源文件，扫二维码即可轻松观看或使用。另外，还附资源，主要有：AutoCAD操作技巧秘籍电子书，AutoCAD机械设计、建筑设计、室内设计、电气设计应用案例，UG应用案例以及AutoCAD中国官方认证考试大纲和模拟试题等。
本书内容丰富实用，操作讲解细致，图文并茂，语言简洁，思路清晰，适合AutoCAD及UG初学者、相关行业设计人员自学使用，也可作为高等院校及培训机构相关专业的教材及参考书。
第1篇 AutoCAD篇
第1章 AutoCAD 2020入门 002
1.1 操作界面 002
1.2 设置绘图环境 013
1.2.1 设置图形单位 013
1.2.2 设置图形界限 014
1.3 配置绘图系统 014
1.4 文件管理 016
1.5 基本输入操作 020
1.5.1 命令输入方式 020
1.5.2 命令的重复、撤销、重做 021
1.5.3 按键定义 021
1.5.4 命令执行方式 022
1.5.5 坐标系 022
上机操作 022
第2章 简单二维绘制命令 025
2.1 直线类命令 025
2.1.1 直线段 025
2.1.2 实例——绘制阀符号 026
2.1.3 数据输入方法 027
2.1.4 实例——利用动态输入绘制标高符号 028
2.1.5 构造线 029
2.2 圆类命令 030
2.2.1 圆 030
2.2.2 实例——环圆的绘制 031
2.2.3 圆弧 033
2.2.4 实例——椅子的绘制 034
2.2.5 圆环 035
2.2.6 椭圆与椭圆弧 036
2.2.7 实例——洗脸盆的绘制 037
2.3面图形 039
2.3.1 矩形 039
2.3.2 实例——方键的绘制 040
2.3.3 正多边形 042
2.3.4 实例——卡通造型的绘制 043
2.4 点 044
2.4.1 点 044
2.4.2 等分点与测量点 045
2.4.3 实例——楼梯的绘制 047
上机操作 047
第3章 复杂二维绘图命令 050
3.1 多段线 050
3.1.1 绘制多段线 050
3.1.2 实例——浴缸的绘制 051
3.2 样条曲线 052
3.2.1 绘制样条曲线 052
3.2.2 实例——雨伞的绘制 053
3.3 多线 054
3.3.1 绘制多线 054
3.3.2 定义多线样式 055
3.3.3 编辑多线 056
3.3.4 实例——墙 057
3.4 面域 060
3.4.1 创建面域 060
3.4.2 面域的布尔运算 060
3.4.3 实例——扳手的绘制 061
3.5 图案填充 063
3.5.1 基本概念 063
3.5.2 图案填充的操作 064
3.5.3 渐变色的操作 066
3.5.4 编辑填充的图案 067
3.5.5 实例——小屋的绘制 067
上机操作 069
第4章 绘图 071
4.1 定位工具 071
4.1.1 正交模式 071
4.1.2 栅格显示 072
4.1.3 捕捉模式 073
4.2 对象捕捉 073
4.2.1 特殊位置点捕捉 073
4.2.2 实例——公切线的绘制 074
4.2.3 对象捕捉设置 075
4.2.4 实例——三环旗的绘制 076
4.2.5 基点捕捉 078
4.3 自动追踪 079
4.3.1 对象捕捉追踪 079
4.3.2 实例——方键的绘制 079
4.3.3 极轴追踪设置 082
4.4 对象约束 082
4.4.1 建立几何约束 083
4.4.2 设置几何约束 084
4.4.3 实例——绘制相切及同心的圆 085
4.4.4 建立尺约束 086
4.4.5 设置尺约束 087
4.4.6 实例——利用尺驱动更改方键尺 087
4.4.7 自动约束 088
4.4.8 实例——约束控制未封闭三角形 089
上机操作 090
第5章 图层与显示 092
5.1 设置图层 092
5.1.1 利用对话框设置图层 092
5.1.2 利用面板设置图层 096
5.2 设置颜色 096
5.3 图层的线型 098
5.3.1 在“图层特管理器”对话框中设置线型 098
5.3.2 直接设置线型 099
5.3.3 线宽的设置 099
5.3.4 实例——机械零件图的绘制 100
5.4 缩放移 102
5.4.1 缩放 102
5.4.2移 103
5.5 视口与空间 105
5.5.1 视口 105
5.5.2 模型空间与图纸空间 107
5.6 出图 108
5.6.1 打印设备的设置 108
5.6.2 创建布局 110
5.6.3 页面设置 114
5.6.4 从模型空间输出图形 115
5.6.5 从图纸空间输出图形 117
上机操作 120
